RC-9100:マルチタスクシステムコントローラ

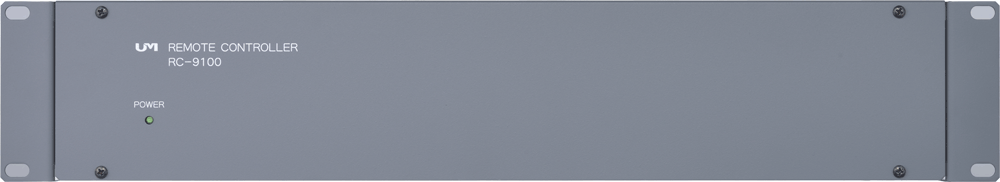

製品正面
RC-9100フロント

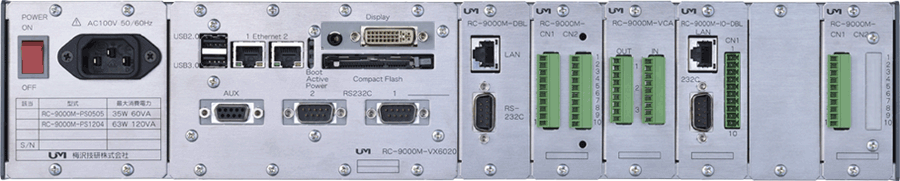

製品背面
RC-9100リア

写真はモジュールの組合せ例です。

定価:オープン

【製品概要】

RC-9100は、各種制御機能を持ったモジュールをスロットに実装し、映像機器やシステム機器などの各機器をコントロールするシステムコントローラです。

【特長】

  1. システムにあわせて、各種制御機能をシステムアップすることができます。
  2. モジュールは、RS-2332C・485・LAN・赤外線(IR)・リレー接点・VCAコントロールなど様々な信号を制御するモジュールを取りそろえていますので、システムにあった機能を組み込んで使用することができます。
  3. 各メーカーの業務用AV機器を制御し、一元管理でコントロールすることができます。
  4. 照明や電動スクリーン、電動カーテンなどの環境系の制御も可能です。
  5. EIA規格2Uのサイズとなっています。

各モジュール

写真 型番 機能 モジュール仕様書
RC-9000M-DBL RS-232Cモジュール+LANモジュール モジュール仕様書
RC-9000M-422 RS-422モジュール モジュール仕様書
RC-9000M-485 RS-485モジュール モジュール仕様書
RC-9000M-AD A/D 8chモジュール モジュール仕様書
RC-9000M-CIN-4 フォトMOSカプラ入力4chモジュール モジュール仕様書
RC-9000M-CIN-8 フォトMOSカプラ入力8chモジュール モジュール仕様書
RC-9000M-CIO-2×2 フォトMOSカプラ入出力2ch混在モジュール モジュール仕様書
RC-9000M-CIO-4×4 フォトMOSカプラ入出力4ch混在モジュール モジュール仕様書
RC-9000M-COT-4 フォトMOSカプラ出力4chモジュール モジュール仕様書
RC-9000M-COT-8 フォトMOSカプラ出力8chモジュール モジュール仕様書
RC-9000M-IO-DBL TTL入力4ch オープンコレクタ出力4ch混在+R-232C+LANモジュール モジュール仕様書

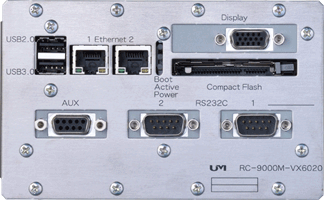

RC-9000M-VX6020-VGA PCモジュール(VGA+AUDIO) モジュール仕様書

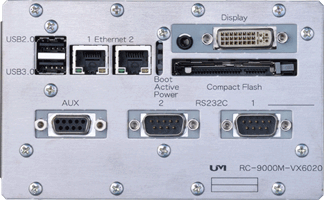

RC-9000M-VX6020-DVI PCモジュール(DVI+AUDIO) モジュール仕様書
>RC-9000M-IO-4×4 TTL入力4ch オープンコレクタ出力4ch 混在モジュール モジュール仕様書
RC-9000M-TTL-IN8 TTL入力8chモジュール モジュール仕様書
RC-9000M-IRD IR出力4chモジュール モジュール仕様書
RC-9000M-MID MIDI入出力1chモジュール
RC-9000M-MST マスターキーモジュール
RC-9000M-MAIN メインソフトモジュール モジュール仕様書
RC-9000M-OC-OT-8 オープンコレクタ出力8chモジュール モジュール仕様書
RC-9000M-VCA VCAモジュール モジュール仕様書
RC-9000M-PS0505 電源モジュール +5V 5A モジュール仕様書
RC-9000M-PS1204 電源モジュール +12V 4A モジュール仕様書

【製品仕様】

RC-9100-1
モジュール種類と実装数 電源モジュール:1枚、モジュール:最大10枚
電源 AC100V 50/60Hz 日本国内専用 電圧範囲:AC90V~110V
消費電力 最大××W(VA)/AC100V
使用環境 周囲温度:0℃~40℃
周囲湿度:25%~85% 結露無き事
塗装色 ミディアムグレー色
質量 約3.7kg
外形寸法 482(W)×152(D)×87(H)
ラックマウント金具は脱着不可
