MPC-7404：マルチパーパスコンバータ（多目的コンバータ）

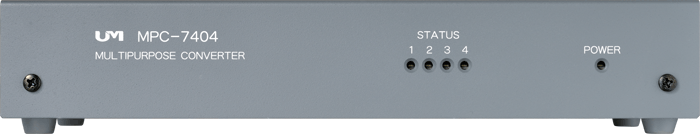

製品正面
MPC-7404フロント

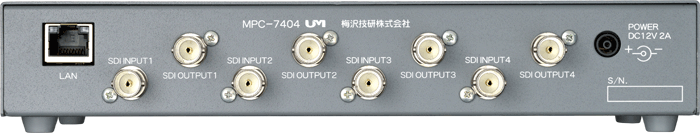

製品背面
MPC-7404リア

定価：オープン

【オプション】75Ω同軸ケーブル

【製品概要】

MPC-7404は、デジタルインターフェイス「ITF-6010」、「ITF-7100」と「ITF-7200」と組合せて、SDI信号を最大4入力/4出力し、4画面分割表示・4面拡大表示・テロップ（文字入力）表示・4×4のマトリックススイッチ・4入力4分配出力等の多目的な機能を搭載したコンバータです。

【特長】

  1. 【4画面モード】
    4面分割モードは4つのSDI入力を1画面に分割表示してSDIに出力します。4つのSDI入力映像に文字挿入が可能です。
  2. 【4面拡大モード】 4面拡大モードは1つのSDI入力画面を4画面に拡大できます。4つのSDI出力に左上、右上、左下、右下の画面を表示します。4つのSDI出力画面に文字挿入が可能です。
  3. 【テロップ（文字入力）モード】
    文字挿入モードは各SDI出力に文字挿入が可能です。4つの文字サイズを選択できます。1倍の32ドット×32ドットから4倍の128ドット×128ドットで指定できます。文字数はサイズ1倍で32文字まで入力可能です。
  4. 【マトリックススイッチャモード】
    マトリックススイッチャは4つのSDI入力、4つのSDI出力のフルマトリックスで切換えです。
  5. 挿入する文字列は4種類です。各モード共通の文字情報データを使用します。
  6. LANによる制御は外部により各処理の切換えを行うことができます。

【製品仕様】

MPC-7404
シリアルデジタル入力 コネクタ BNCコネクタ　4系統
マトリックススイッチャモードは音声入力に対応
信号 SDI INPUT（SMPTE非対応）： 2.97Gbpsのシリアルデジタルビデオ信号
（弊社専用シリアルビデオ信号）、
シリアルデジタル出力 コネクタ BNCコネクタ　4系統
マトリックススイッチャモードは音声出力に対応
信号 SDI OUTPUT（SMPTE非対応）： 2.97Gbpsのシリアルデジタルビデオ信号
（弊社専用シリアルビデオ信号）
制御（※オプション） コネクタ RJ-45
信号 LAN
解像度 4画面分割モード：1920×1080/60Hz 、4面拡大モード： 1920×1080/60Hz
テロップモード：1920×1080/60Hz、マトリックススイッチャモード：1920×1200/60Hz
同軸ケーブル仕様 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル
ケーブル延長距離 指定同軸ケーブル使用 最長100m （JJ中継不使用時）
電源 専用ACアダプタ
出力 DC+12V 入力電圧 AC90V～110V
消費電力 最大 18.6W (29VA)/AC100V
使用環境 周囲温度：0℃～40℃、
周囲湿度：25%～85% 結露なきこと
質量 約800g（単体時） （ACアダプタ含まず）
外形寸法 235(W)×125.3(D)×40(H)mm ±1m
（ゴム足、突起部含まず）
塗装色 ミディアムグレー色
付属品 ACアダプタ

↑
