ITF-8300 RX：デジタルインターフェイス（受信機）

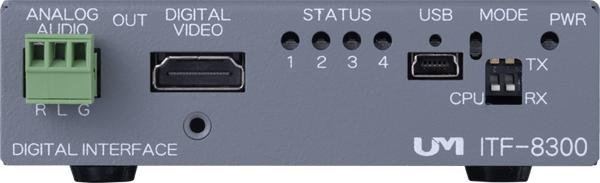

製品正面

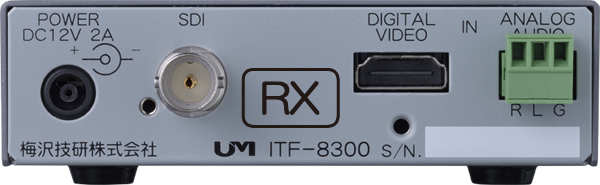

製品背面
定価：オープン
【オプション】HDMIケーブル/75Ω同軸ケーブル
【製品概要】
ITF-8300 RXは、1本の同軸ケーブルを使用し、弊社専用SDI信号に変換・延長された信号やSMPTEのSDI信号をシンク機器（表示機器）の映像信号に変換する機器です。
送信側はITF-8300 TXまたは、SMPTEのSDI出力可能な送信機と組合せて使用します。
【特長】
- HDMI/DVIフォーマットで最大解像度は、WUXGA（1920×1200 60Hz）に対応。
- SDI延長機能は、同軸ケーブルL-5CFBで最長100mまで受信可能。
注）他のSMPTE送信機器ではケーブル長が短くなることもあります。 - 入力信号はSDI信号に対応。
- スケーラー機能搭載。
- HDMI出力及びアナログオーディオ出力。
- 入力信号に連動し、DIGITAL VIDEO OUTを出力または切断する機能を装備。。
【製品仕様】
| ITF-8300 RX | ||
|---|---|---|
| デジタル出力 | コネクタ | HDMI タイプA（メス） 1系統 |
| 信号 |
2.25GbpsまでのTMDS（HDCP対応） 音声2ch、48kHzサンプリング、24ビットPCM |
|
| アナログオーディオ出力 | コネクタ | ネジ留め3P端子台 1系統 |
| 信号 | 最大入力時 +6.4dBV/100kΩ負荷、 歪率 0.1%以下（-6dBV、1kHz） | |
| SDI信号入力 | コネクタ | BNC 1系統 |
| 信号 |
2.97Gbpsまたは、1.485Gbps帯シリアルデジタルビデオ信号 弊社専用SDI SMPTE：Level A Ycbcr 4:2:2 諧調10bit 1920×1080p 60/59.94/50 1920×1080i 60/59.94/50 1920×1080p 30/29.97/25 1280×720p 60/59.94/50 Audio L-PCM 2channel 48kHz 諧調24bit |
|
| USBポート/MODEスイッチ | 設定用通信ポート/設定用 | |
| 最大対応解像度 | WUXGA（1920×1200 60Hz） | |
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル | |
| ケーブル延長距離 | L-5CFBで最長100m | |
| 電源 | 専用ACアダプタ 出力 DC12V 2A 入力電圧 AC90V～110V 50/60Hz |
|
| 消費電力 | 最大 10W (16VA)/AC100V | |
| 使用環境 | 周囲温度：0℃～40℃、 周囲湿度：25%～85% 結露なきこと |
|
| 質量 | 約250g （ACアダプタ含まず） | |
| 外形寸法 | 97(W)×124(D)×27(H)mm ±1m （ゴム足、突起部含まず） | |
| 塗装色 | ミディアムグレー色 | |
| 付属品 | ACアダプタ | |
