ISW-7081:インテリジェントデジタルスイッチャ

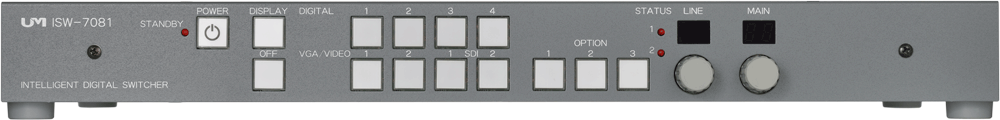

製品正面

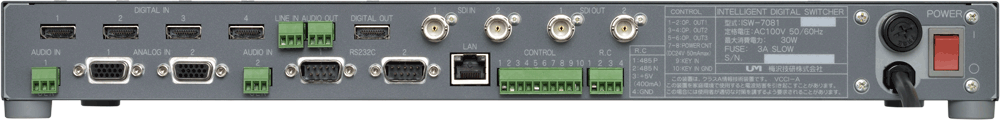

製品背面
定価:オープン
【オプション】リモート操作ユニット:RC-7081
カスタムソフト
各種ケーブル
【製品概要】
ISW-7081は、DIGITAL(HDMI)/SDI/VGA/VIDEO映像部及び音声部の切替えを、1台のスイッチャにまとめプロジェクターなどのデジタル映像表示機器との連動動作を可能にしたデジタルシステムスイッチャです。
【特長】
- 映像入力は、DIGITAL(HDMI)×4/SDI×2/アナログ×2(RGB、コンポーネント、コンポジット、Sビデオ兼用)で、出力はDIGITAL(HDMI)×1/シリアルビデオ×2出力です。
- 最大解像度は、WUXGA(1920×1200 60Hz)や1080pまで対応し、スケーラー機能を搭載しています。
- 機器操作は、本体正面スイッチ、RS-232CやLAN等、用途に合わせた操作が可能です。
- 音声出力は、各映像入力のアナログ選択音声とLINE入力をミキシング出力し、独立で音量調整が可能です。
- プロジェクター等の外部制御機器用出力コネクタ(RS-232C)を装備しています。
- 多目的オプションスイッチを装備しており、スクリーン等の接点制御を連動/非連動での運用が可能です。
- プロジェクター等の外部接続機器との通信により、制御異常時にエラーメッセージを発する機能を搭載。
※シリアルビデオ信号は弊社専用フォーマット、SMPTE非対応です。
【製品仕様】
ISW-7081 | ||||
---|---|---|---|---|
映像入力 | アナログ | コネクタ | シュリンクDサブ15ピン(メス) 2系統 | |
信号 | アナログRGB、コンポーネント コンポジット、Sビデオ |
|||
DIGITAL | コネクタ | HDMI タイプA 4系統 | ||
信号 | TMDS HDCP対応 | |||
シリアルビデオ | コネクタ | BNC 2系統 | ||
信号 | シリアルビデオ信号(弊社専用フォーマット/SMPTE非対応) | |||
映像出力 | DIGITAL | コネクタ | HDMI タイプA 1系統 | |
信号 | TMDS (DVI又はHDMI切替) | |||
シリアルビデオ | コネクタ | BNC 2系統 | ||
信号 | シリアルビデオ信号(弊社専用フォーマット/SMPTE非対応) | |||
同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸ケーブル | |||
ケーブル延長距離 | L-5CFBで最大100m | |||
アナログ音声 | 入力 | コネクタ | ネジ留め3P端子台 入力割付設定可能 |
|
信号 | 標準 -10dBV 最大 0dBV/47kΩ | |||
出力 | コネクタ | ネジ留め3P端子台 1系統 | ||
信号 | 音声最大入力時+6dBV/47kΩ負荷 | |||
音声調整ボリューム | 2系統 各々ボリューム調整後にLINE音声とミキシング出力 |
|||
周波数特性 | 20Hz~20kHz ±3dB | |||
歪み率 | 0.1%以下/0dBV、1kHz入力時 | |||
S/N | 90dB以上/0dBV、1kHz入力時 | |||
操作スイッチ | 照光式モーメンタリースイッチ | |||
リモート制御 | RS-232C:Dサブ9ピン (オス) | |||
LAN:RJ-45 | ||||
リモートユニット RC-7081:ネジ留め4P端子台 | ||||
外部機器制御 | RS-232C:Dサブ9ピン (オス) | |||
LAN:RJ-45(リモート制御兼用) | ||||
CONTROL:ネジ留め10P端子台 オプションスイッチ接点×3、電源コントローラ×1、キースイッチ×1 |
||||
電 源 | AC100V 50/60Hz 日本国内専用 、電圧範囲 AC90V~AC110V | |||
消費電力 | 最大30W(VA) AC100V 50/60Hz | |||
重 量 | 約3.5kg(単体時) | |||
使用環境 | 周囲温度:0℃~40℃ 周囲湿度:25%~85% 結露なきこと |
|||
外形寸法 | 単体時:430(W)×241(D)×43(H)mm ラックマウント時:482(W)×241(D)×43(H)mm |
|||
塗 装 色 | ミディアムグレイ色 | |||
付 属 品 | ラックマウント金具、電源プラグ 3P-2P変換 | |||
オプション | 専用リモートユニット(RC-7081) ユニバーサルリモートユニット(特注) カスタムソフト |
